成年男人裸j免费网站_老师的兔子好大好多软水软件_日本热门黄色网站专区_蜜桃污视频免费观看_欧美极品专区_国产一二三在线成人_人妻无码精品中文字幕不卡_又硬又粗又黄小色网视频_欧美狠狠入鲁的视频_**第一页国产精品理伦片免费看

一、建筑鋼結(jié)構(gòu)防腐背景

市政公共設施，如大型的會展中心、體育場館、機場航站樓、電視塔、橋梁等，都會使用到大量的鋼材，以鋼結(jié)構(gòu)作為主要的結(jié)構(gòu)形式。鋼鐵是現(xiàn)代建筑中重要的結(jié)構(gòu)材料，強度高、性能穩(wěn)定、韌性好、加工制作方便、適合于批量生產(chǎn)，并且易于控制質(zhì)量、安裝迅速。故用于建造大跨度和超高、超重型的建筑物特別適宜。

一般城市環(huán)境中汽車排放的尾氣、電廠以及鍋爐煙囪排放的含硫煙氣等；工業(yè)城市的工業(yè)大氣污染，海濱城市的鹽霧侵蝕；南方的城市濕熱等，這些因素必然會導致鋼結(jié)構(gòu)遭受腐蝕。采用防腐蝕涂料進行市政公共設施建筑鋼結(jié)構(gòu)涂裝保護是經(jīng)濟可行的方法，適當?shù)耐繉酉到y(tǒng)可以達到25年以上的耐久性。

作為建筑鋼結(jié)構(gòu)除了要考慮防腐，還要考慮另一個關(guān)鍵的涂層-防火，因為建筑鋼結(jié)構(gòu)的抗火性能較差，主要體現(xiàn)兩個方面：一是鋼材熱傳導系數(shù)很大，火災下鋼構(gòu)件升溫快；二是鋼材強度隨溫度升高而迅速降低，致使鋼結(jié)構(gòu)不能承受外部荷載作用而坍塌。建筑鋼結(jié)構(gòu)的防火最主要的目的是為當發(fā)生火災時有足夠的逃生時間。因此為了防止和減小建筑鋼結(jié)構(gòu)的火災危害，必須對鋼結(jié)構(gòu)進行科學的防火設計，采取安全可靠、經(jīng)濟合理的防火保護措施。

防腐防火涂料在市政公共設施建筑鋼結(jié)構(gòu)方面的應用，不僅要考慮到長期的耐久性以及美觀裝飾性，同時還要考慮到環(huán)境保護。用于建筑鋼結(jié)構(gòu)的重防腐和防火涂料要體現(xiàn)性能、美感和環(huán)保法規(guī)這三者之間的最佳結(jié)合。

二、筑建鋼結(jié)構(gòu)建筑腐蝕介質(zhì)
筑建鋼結(jié)構(gòu)建筑面臨的腐蝕介質(zhì)主要包括：

1、大氣中的水分
城市環(huán)境中空氣濕度較高，尤其是靠近河流、湖泊或海邊的城市，空氣中的水分會在鋼結(jié)構(gòu)表面形成水膜，加速腐蝕過程。

2、大氣中的氧氣
氧氣是導致鋼鐵氧化反應的關(guān)鍵因素，它與鋼鐵表面的水分結(jié)合，形成腐蝕性的電解質(zhì)。

3、大氣污染
城市中的工業(yè)排放、汽車尾氣等污染物中含有二氧化硫（SO2）、氮氧化物（NOx）等酸性氣體，這些氣體溶解會加劇鋼結(jié)構(gòu)的腐蝕。

4、灰塵和顆粒物
城市中的灰塵和顆粒物可以吸附在鋼結(jié)構(gòu)表面，這些物質(zhì)中可能含有腐蝕性成分，加速腐蝕進程。

5、鹽分
沿海城市的鋼結(jié)構(gòu)還會受到鹽霧的影響，海水中的鹽分（主要是氯化鈉NaCl）具有很強的腐蝕性，可以加速金屬的腐蝕速率。

6、微生物
在潮濕環(huán)境中，微生物如細菌、真菌等也可能參與腐蝕過程，尤其是在溫暖潮濕的氣候條件下。

7、化學物質(zhì)
城市中的某些化學品，如清洗劑、防凍劑等，也可能接觸到鋼結(jié)構(gòu)，這些化學品中的成分可以促進腐蝕的發(fā)生。

8、溫度變化
城市中的溫差變化也會對鋼結(jié)構(gòu)造成影響，特別是在晝夜溫差較大的情況下，溫度的變化會導致鋼結(jié)構(gòu)表面凝結(jié)露水，進而加速腐蝕。

9、工業(yè)排放
工業(yè)區(qū)內(nèi)的鋼結(jié)構(gòu)還會受到特定工業(yè)排放物的影響，如酸性氣體、重金屬離子等。



為了應對這些腐蝕介質(zhì)的影響，城市鋼結(jié)構(gòu)建筑通常需要采取有效的防腐措施，如涂覆高性能涂料、采用陰極保護系統(tǒng)、使用耐腐蝕合金等方法，以保證結(jié)構(gòu)的耐久性和安全性。

現(xiàn)行國家有關(guān)標準規(guī)范、強制性標準條文等；

《建筑防腐蝕工程施工及驗收規(guī)范》 （GB50212-2002）

《涂裝前鋼材表面腐蝕等級和除銹等級標準》 （GB8923-1988）

《涂裝作業(yè)安全規(guī)程、安全管理規(guī)則》 （GB6514-1995）

《防腐蝕涂料的質(zhì)量要求》 （GB6514-1991）

《涂料作業(yè)安全規(guī)程、油漆工藝安全及其通風凈化》 （DJ/T6931-1999）

《工業(yè)設備、管道防腐蝕工程施工及驗收規(guī)范》 （HGJ229-91）

《涂裝作業(yè)安全規(guī)程涂裝前處理工藝安全》 （GB7692-87）

《建筑施工場界噪聲限值》 （GB12523-90）

ISO9001質(zhì)量管理體系文件

ISO14001環(huán)境管理體系文件

GB/T28001職業(yè)健康和安全管理體系文件

一、設計依據(jù)
鋼結(jié)構(gòu)的防腐蝕涂裝規(guī)格主要根據(jù)ISO12944來制訂。ISO12944是目前全球公認的權(quán)威性標準，它是國際標準化組織為從事涂料防腐蝕工作的業(yè)主、設計人員、咨詢顧問、涂裝承包商、涂料生產(chǎn)企業(yè)等匯編的標準，為這些人員、單位和組織機構(gòu)提供了重要的參考。

ISO12944全面介紹了鋼結(jié)構(gòu)防護涂裝中的所有要求，包括設計壽命、腐蝕環(huán)境、結(jié)構(gòu)設計、表面處理、涂層體系、涂料產(chǎn)品性能、施工監(jiān)理以及新建維修配套方案的制訂等內(nèi)容。在鋼結(jié)構(gòu)防腐蝕涂料系統(tǒng)設計時，ISO12944制定涂料系統(tǒng)的思路主要包括以下幾方面。

分析鋼結(jié)構(gòu)的腐蝕環(huán)境，確定其腐蝕等級(ISO12944-2)；

確定保護鋼結(jié)構(gòu)的期望防護年限(ISO12944-5)；

確定鋼結(jié)構(gòu)運行工況條件，如溫、濕度、介質(zhì)、戶內(nèi)、戶外；

了解建筑鋼結(jié)構(gòu)防腐涂裝相關(guān)國家標準的規(guī)定與要求；

按最佳性價比，選擇涂料品種和漆膜厚度，確定涂層配套體系

1、關(guān)于腐蝕環(huán)境
ISO12944-2中定義的腐蝕環(huán)境、是制定防護涂層的指導，作為公共設施的大部分的建筑鋼結(jié)構(gòu)，例如體育館、會展中心等，大多數(shù)都處在C2～C4的環(huán)境中。冶金石化企業(yè)和海洋工程鋼結(jié)構(gòu)通常處于高腐蝕的C5環(huán)境。ISO12944-2中所列舉的腐蝕環(huán)境和狀態(tài) （參看表3-3-93），不能涵蓋所有的情況。因此，設計者要根據(jù)自己的研究和經(jīng)驗，有針對性地進行涂裝方案設計。

環(huán)境條件:大氣環(huán)境對建筑鋼結(jié)構(gòu)長期作用下的腐蝕性等級可按表 1 確定。

大氣環(huán)境腐蝕性分類和典型環(huán)境案例
腐蝕性級別	單位面積上質(zhì)量和厚度損失（經(jīng)第一年暴露后）				溫性氣候下的典型環(huán)境案例（僅供參考）
	底碳鋼		鋅		外部	內(nèi)部
	質(zhì)量損失	厚度損失	質(zhì)量損失	厚度損失
	/g·m2	/um	/g·m2	/um
C1很低	≤10	≤1.3	≤0.7	≤0.1	/	加熱的建筑物內(nèi)部，空氣潔凈，如辦公室、商店、學校和賓館等
C2低	＞100-200	＞1.3-25	＞0.7-5	＞0.1-0.7	低污染水平的大氣，大部分是鄉(xiāng)村地帶	冷凝有可能發(fā)生的未加熱的建筑（如庫房、體育館等）
C3中	＞200-300	＞25-50	＞5-15	＞0.7-2.1	城市和工業(yè)大氣，中等的二氧化硫污染以及低鹽度沿海區(qū)域	高溫度和有些空氣污染的生產(chǎn)廠房內(nèi)，如食品加工廠、洗衣廠、酒廠、乳制品工廠等
C4高	＞400-650	＞50-80	＞15-30	＞2.1-4.2	中等含鹽度的工業(yè)區(qū)和沿海區(qū)域	化工廠、游泳池、沿海船舶和造船廠等
C5很高	＞650-1500	＞80-200	＞30-60	＞4.2-8.4	高濕度和惡劣天氣的工業(yè)區(qū)域和高鹽度的沿海區(qū)域	冷凝和高污染持續(xù)發(fā)生和存在的建筑和區(qū)域
CX極端	＞1500-5500	＞200-700	＞60-180	＞8.4-25	具有高含鹽度的海上區(qū)域以及具有極高濕度和侵略性大氣的熱帶亞熱帶工業(yè)區(qū)域	具有極高濕度和侵蝕性大氣的工業(yè)區(qū)域
注：定義腐蝕性級別所使用的損失值與ISO9223中給出的是相同的。

2、防腐涂料系統(tǒng)的設計使用耐久性?
ISO 12944-1（2017）中對防腐涂料系統(tǒng)的設計使用壽命劃分了四個等級。 鋼結(jié)構(gòu)防護的設計壽命是指涂料系統(tǒng)在第一次大修前的使用壽命，第一次大修前指涂層銹蝕面積達到IS04628.3標準的Ri3級，銹蝕面積為1%(等同于ASTM D610的6級)，而且此時維修效果最好，同時最為經(jīng)濟，需要注意的是，涂層體系的設計壽命并非擔保時間，它的設計壽命和實際使用壽命是有一定區(qū)別的，設計壽命是認為涂料質(zhì)量、鋼構(gòu)設計、表面處理、施工標準、施工條件、涂裝施工等完全合格或符合要求，同時完工后暴露后的腐蝕環(huán)境相對穩(wěn)定的情況下的涂層體系使用壽命。另外在大修之前，對涂層定期的檢查和局部修補是必不可少的保養(yǎng)工作。 鋼結(jié)構(gòu)建筑要求有著較高的使用耐久性，因此對于涂料系統(tǒng)來說，也要求具有高耐久性。所以對于鋼結(jié)構(gòu)建筑的涂裝設計都是在15年以上，甚至25年以上的重防腐涂裝系統(tǒng)。

3、涂料系統(tǒng)和漆膜厚度?
在ISO 12944-5中，對現(xiàn)有涂料和涂料體系的使用進行了重要定義。ISO 12944-5在附錄C用于碳鋼的涂料體系中表格C.1～C.6中舉例說明了基于不同黏結(jié)劑、防銹顏料、干膜厚度，配合使用的底漆、中間漆和面漆。針對1S012944.2確定的腐蝕因素來選擇大致的保護涂料系統(tǒng)，列舉出已經(jīng)被證實適合于不同腐蝕環(huán)境和級別相應的保護涂料系統(tǒng)。

石墨烯涂料在鋼結(jié)構(gòu)建筑中的應用展現(xiàn)了其獨特的優(yōu)勢：石墨烯獨特的二維結(jié)構(gòu)賦予涂料出色的屏蔽性能，能夠有效阻止水分、氧氣和腐蝕性物質(zhì)滲透到鋼結(jié)構(gòu)表面，顯著提升防腐效果。同時，石墨烯的加入顯著增強了涂料的力學性能，提高了涂層的抗沖擊性和耐磨性，使涂層更加耐用。石墨烯涂料易于施工，能夠快速形成均勻的涂層，適用于各種復雜的鋼結(jié)構(gòu)表面，簡化了施工流程。此外，石墨烯涂料不含揮發(fā)性有機化合物（VOCs），減少了對環(huán)境的影響，符合綠色建筑的要求。由于石墨烯的穩(wěn)定性和耐候性，石墨烯涂料能夠提供更長久的保護，減少了維護頻率和成本?？傊┩苛蠟殇摻Y(jié)構(gòu)建筑提供了高效、耐用且環(huán)保的防腐解決方案，顯著提升了建筑的耐久性和安全性。
表1：鋼結(jié)構(gòu)大樓、高鐵、機場 江銳涂料防腐方案

設計依據(jù)	ISO12944-5：2017 色漆和清漆防護漆體系對鋼結(jié)構(gòu)的腐蝕防護
所處環(huán)境	C3中等；外部：城市和工業(yè)大氣，中等的二氧化硫污染以及低鹽度沿海區(qū)域
設計年限	M中期
表面處理	ISO 8501-1 Sa2.5：非常徹底的噴射或拋射除銹。鋼材表面無可見的油脂、污垢、氧化皮、鐵銹、油漆涂層等附著物，任何殘留的痕跡僅是點狀或條狀的輕微色斑。
涂裝部位	鋼結(jié)構(gòu)大樓、高鐵、機場

涂層	涂料類型	涂料名稱	顏色	配套稀釋劑	A:B配套	膜厚μm
第一道	DreamZinc	石墨烯鋅粉底漆 DreamZinc 30 Gns	石墨灰	石墨烯專用稀釋劑 DreamThinner 17 Gns	30.8:3.2	40
第二道	DreamCover	石墨烯低表面處理底漆 DreamCover 220 Gns	灰色,淺灰色,紅棕色,白色 中光	石墨烯專用稀釋劑 DreamThinner 17 Gns	25:5	120
第三道	DreamDur	丙烯酸聚氨酯面漆 DreamDur 550	支持勞爾、國標調(diào)色	聚氨酯稀釋劑 DreamThinner 10	21.4:3.6	40
合計						200

冷噴鋅技術(shù)為鋼結(jié)構(gòu)建筑帶來了諸多優(yōu)勢：它不僅提供了卓越的防腐性能，有效防止鋼結(jié)構(gòu)受到大氣、水或化學物質(zhì)的侵蝕；而且施工便捷高效，無需加熱金屬基材即可在現(xiàn)場直接進行噴涂，適用于已安裝好的鋼結(jié)構(gòu)，減少了拆卸和搬運的成本；涂層均勻細膩，即使在復雜的幾何形狀和細小縫隙處也能形成良好的覆蓋，確保防腐效果；冷噴鋅涂層與金屬基材之間具有極高的結(jié)合力，不易剝落，能夠在各種環(huán)境下保持穩(wěn)定；涂層幾乎立即干燥，可以迅速投入使用或進行后續(xù)加工，提高了施工效率；如果涂層局部受損，可以通過局部修補的方式進行修復，降低了維護成本；施工過程中沒有有害氣體排放，對環(huán)境影響較小，符合綠色建筑的要求。總之，冷噴鋅技術(shù)為鋼結(jié)構(gòu)建筑提供了高效、便捷且環(huán)保的防腐解決方案。
表2：高鐵、機場鋼結(jié)構(gòu)大樓采用江銳冷噴鋅涂料防腐方案

設計依據(jù)	ISO12944-5：2017 色漆和清漆防護漆體系對鋼結(jié)構(gòu)的腐蝕防護
所處環(huán)境	C3中等；外部：城市和工業(yè)大氣，中等的二氧化硫污染以及低鹽度沿海區(qū)域
設計年限	M中期
表面處理	ISO 8501-1 Sa2.5：非常徹底的噴射或拋射除銹。鋼材表面無可見的油脂、污垢、氧化皮、鐵銹、油漆涂層等附著物，任何殘留的痕跡僅是點狀或條狀的輕微色斑。
涂裝部位	鋼結(jié)構(gòu)大樓、高鐵、機場

涂層	涂料類型	涂料名稱	顏色	配套稀釋劑	A:B配套	膜厚
第一道	DreamZinc	冷噴鋅 DreamZinc 96	鋅灰色	稀釋劑 DreamThinner 16 AX	30:0	60
第二道	DreamCover	冷噴鋅封閉劑 DreamCover 167	灰色,無光	環(huán)氧稀釋劑 DreamThinner 17	27:4.5	100
第三道	DreamDur	丙烯酸聚氨酯面漆 DreamDur 550	支持勞爾、國標調(diào)色	聚氨酯稀釋劑 DreamThinner 10	21.4:3.6	40
合計						200

鋼結(jié)構(gòu)建筑具有：施工周期短，抗震性能好，安全度高，預制加工、設計彈性大，適合不同氣候條件和大氣環(huán)境，加之鋼結(jié)構(gòu)的施工污染小，噪音低，無粉塵污染，可以稱得上是綠色環(huán)保型建筑。所以在我國九十年代末，從國外引進大量的先進設計理論和思想，以及加工制造、安裝等方面的技術(shù)，使得國內(nèi)鋼結(jié)構(gòu)建筑的發(fā)展迅猛異常，特別是近些年發(fā)展很快。一些超高層建筑、工業(yè)廠房建筑、大橋建筑、高架立交、體育和文化場館的網(wǎng)架架構(gòu)、塔梔建筑等，采用鋼結(jié)構(gòu)的越來越來，但是鋼結(jié)構(gòu)的廣泛應用也暴露除一系列的全店，而較為嚴重的則是鋼結(jié)構(gòu)的腐蝕。
表3：鋼結(jié)構(gòu)的柱子、梁、桁架、框架結(jié)構(gòu)防腐配套方案

設計依據(jù)	ISO12944-5：2017 色漆和清漆防護漆體系對鋼結(jié)構(gòu)的腐蝕防護
所處環(huán)境	C3中等；外部：城市和工業(yè)大氣，中等的二氧化硫污染以及低鹽度沿海區(qū)域
設計年限	M中期
表面處理	ISO 8501-1 Sa2.5：非常徹底的噴射或拋射除銹。鋼材表面無可見的油脂、污垢、氧化皮、鐵銹、油漆涂層等附著物，任何殘留的痕跡僅是點狀或條狀的輕微色斑。
涂裝部位	柱子、梁、桁架、框架結(jié)構(gòu)

涂層	涂料類型	涂料名稱	顏色	配套稀釋劑	A:B配套	膜厚μm
第一道	DreamZinc	環(huán)氧富鋅底漆 DreamZinc 80	鋅灰色	環(huán)氧稀釋劑 DreamThinner 17	30:3	40
第二道	DreamCover	環(huán)氧云鐵中間漆 DreamCover 150	淺灰云母氧化鐵	環(huán)氧稀釋劑 DreamThinner 17	25.2:6.8	80
第三道	DreamDur	丙烯酸聚氨酯面漆 DreamDur 550	支持勞爾、國標調(diào)色	聚氨酯稀釋劑 DreamThinner 10	21.4:3.6	60
合計						180

石墨烯低表面處理涂料在鋼結(jié)構(gòu)翻新中的應用展現(xiàn)了其獨特的優(yōu)勢：石墨烯的二維結(jié)構(gòu)賦予涂料出色的屏蔽性能，能夠有效阻止水分、氧氣和腐蝕性物質(zhì)滲透到鋼結(jié)構(gòu)表面，顯著提升防腐效果。此外，石墨烯涂料能夠在未經(jīng)深度清潔或打磨的表面上形成牢固的涂層，大大簡化了翻新前的準備工作。石墨烯的加入顯著增強了涂料的力學性能，提高了涂層的抗沖擊性和耐磨性，使涂層更加耐用。石墨烯涂料易于施工，能夠快速形成均勻的涂層，適用于各種復雜的鋼結(jié)構(gòu)表面，簡化了施工流程。此外，石墨烯涂料不含揮發(fā)性有機化合物（VOCs），減少了對環(huán)境的影響，符合綠色建筑的要求。由于石墨烯的穩(wěn)定性和耐候性，石墨烯涂料能夠提供更長久的保護，減少了維護頻率和成本?？傊?，石墨烯低表面處理涂料為鋼結(jié)構(gòu)翻新提供了高效、耐用且環(huán)保的防腐解決方案，顯著提升了建筑的耐久性和安全性，同時也極大地簡化了翻新過程中的準備工作。
表1：鋼結(jié)構(gòu)大樓、高鐵、機場翻新采用江銳石墨烯涂料配套方案

設計依據(jù)	ISO12944-5：2017 色漆和清漆防護漆體系對鋼結(jié)構(gòu)的腐蝕防護
所處環(huán)境	C3中等；外部：城市和工業(yè)大氣，中等的二氧化硫污染以及低鹽度沿海區(qū)域
設計年限	M中期
表面處理	ISO 8501-1 Sa2.5：非常徹底的噴射或拋射除銹。鋼材表面無可見的油脂、污垢、氧化皮、鐵銹、油漆涂層等附著物，任何殘留的痕跡僅是點狀或條狀的輕微色斑。
涂裝部位	鋼結(jié)構(gòu)大樓、高鐵、機場

涂層	涂料類型	涂料名稱	顏色	配套稀釋劑	A:B配套	膜厚μm
第一道	DreamCover	石墨烯低表面處理底漆 DreamCover 220 Gns	灰色,淺灰色,紅棕色,白色 中光	石墨烯專用稀釋劑 DreamThinner 17 Gns	25:5	120
第二道	DreamDur	丙烯酸聚氨酯面漆 DreamDur 550	支持勞爾、國標調(diào)色	聚氨酯稀釋劑 DreamThinner 10	21.4:3.6	60
合計						180

建筑鋼結(jié)構(gòu)維修特點分析如下：
1、涂裝是在設備作業(yè)現(xiàn)場進行的，施工條件差、高空作業(yè)、箱形梁內(nèi)作業(yè)量大、勞動強度大、安全性差；
2、現(xiàn)場施工大多無法對被涂表面進行噴射處理，除銹不徹底，有些是在舊涂層上進行重涂；
3、受現(xiàn)場施工環(huán)境及設備條件限制， 一般無法進行噴涂，常常采用刷涂和輥涂；
4、表面處理 所謂表面處理, 即為了獲得優(yōu)質(zhì)的涂層, 在涂裝前對被涂物表面進行的一切準備工作。涂裝前表面處理質(zhì)量的好壞，對涂層質(zhì)量有極大的影響。無論哪一種涂料， 其性能都同涂覆前被涂物表面處理的正確和徹底與否直接相關(guān)。如果表面處理不當，那么性能再優(yōu)越的涂料也會失去其應有的功效。
表2：鋼結(jié)構(gòu)大樓、高鐵、機場翻新采用江銳重防腐涂料防腐方案

設計依據(jù)	ISO12944-5：2017 色漆和清漆防護漆體系對鋼結(jié)構(gòu)的腐蝕防護
所處環(huán)境	C3中等；外部：城市和工業(yè)大氣，中等的二氧化硫污染以及低鹽度沿海區(qū)域
設計年限	M中期
表面處理	ISO 8501-1 Sa2.5：非常徹底的噴射或拋射除銹。鋼材表面無可見的油脂、污垢、氧化皮、鐵銹、油漆涂層等附著物，任何殘留的痕跡僅是點狀或條狀的輕微色斑。
涂裝部位	鋼結(jié)構(gòu)大樓、高鐵、機場

涂層	涂料類型	涂料名稱	顏色	配套稀釋劑	A:B配套	膜厚μm
第一道	DreamCover	環(huán)氧云鐵中間漆 DreamCover 150	淺灰云母氧化鐵	環(huán)氧稀釋劑 DreamThinner 17	25.2:6.8	120
第二道	DreamDur	丙烯酸聚氨酯面漆 DreamDur 550	支持勞爾、國標調(diào)色	聚氨酯稀釋劑 DreamThinner 10	21.4:3.6	60
合計						180

一、防火要求
當前，鋼結(jié)構(gòu)在建筑工程中發(fā)揮著獨特且日益重要的作用。鋼結(jié)構(gòu)因為其自身的很多特性在工程中得到很好的應用，特別是高層、超高層建筑中，采用鋼結(jié)構(gòu)承重的日益增多，普通建筑用鋼結(jié)構(gòu)在全負荷的情況下，失去靜態(tài)平衡穩(wěn)定性的臨界溫度為540℃左右，一般在300℃到400℃時，其強度開始迅速下降，到550℃左右，其強度下降到50%-60%，鋼結(jié)構(gòu)在火中的強度變化，如下圖所示： 鋼結(jié)構(gòu)在火中的強度變化 鋼結(jié)構(gòu)在發(fā)生火災時因高溫作用下很快失效倒塌， 因此必須采用有效的防火措施，延長鋼結(jié)構(gòu)到達臨界溫度的時間。進行鋼結(jié)構(gòu)防火具有的意義如下。
(1)減輕鋼結(jié)構(gòu)在火災中的破壞
避免鋼結(jié)構(gòu)在火災中局部倒塌造成滅火及人員疏散的困難；鋼結(jié)構(gòu)的防火保護的目的是盡可能延長鋼結(jié)構(gòu)到達臨界溫度的過程，以爭取時間滅火救人。
(2)避免鋼結(jié)構(gòu)在火災中整體倒塌造成人員傷亡
(3)減少火災后鋼結(jié)構(gòu)的修復費用
縮短災后結(jié)構(gòu)功能的恢復周期，減少間接經(jīng)濟損失， 目前，鋼結(jié)構(gòu)的防火保護有多種方法，這些方法有被動防火法：鋼結(jié)構(gòu)防火涂料保護、防火板保護、混凝土防火保護、結(jié)構(gòu)內(nèi)通水冷卻、柔性卷材防火保護等，它們?yōu)殇摻Y(jié)構(gòu)提供了足夠的耐火時間，采用防火涂料對鋼結(jié)構(gòu)進行保護是目前最常見的一種方法。
鋼結(jié)構(gòu)防火涂料系指施涂于建筑物及構(gòu)造物的鋼結(jié)構(gòu)表面，能形成耐火隔熱保護層以提高鋼結(jié)構(gòu)耐火極限的涂料。 耐火極限：對任一建筑構(gòu)件按時間——溫度標準曲線進行耐火試驗，從受到火的作用時起，到失去支持能力或完整性被破壞或失去隔火作用時為止的這段時間，用h表示。
防火涂料本身具有不燃性或難燃性，在火災時能夠阻止燃燒或?qū)θ紵耐卣蛊鹧訙饔茫谝欢〞r間內(nèi)延緩火災的蔓延，使人有充分時間逃生和滅火，達到保護人身和財產(chǎn)安全的目的。
二、防火涂料分類、型號、標準
GB14907-2018《鋼結(jié)構(gòu)防火涂料》對鋼結(jié)構(gòu)防火涂料進行分類， 鋼結(jié)構(gòu)防火涂料的分類

分類原則	分類1	分類2
按火災防護對象分	普通鋼結(jié)構(gòu)防火涂料（p） 普通工業(yè)與民用建筑	特種鋼結(jié)構(gòu)防火涂料（t) 特殊鋼構(gòu)（石化、配電站等）
按使用場所分	室內(nèi)（N）:建筑物室內(nèi)或隱蔽工程	室外（W）:建筑物室外或露天工程
按分散介質(zhì)分	水性（S）:以水作為分散介質(zhì)	溶劑型（R）:以有機溶劑作為分散介質(zhì)
按防火機理分	膨脹型（P）:涂層在高溫時膨脹發(fā)泡，形成耐火隔熱保護層	非膨脹型（F）:涂層在高溫時不膨脹發(fā)泡，自身成為耐火隔熱保護層

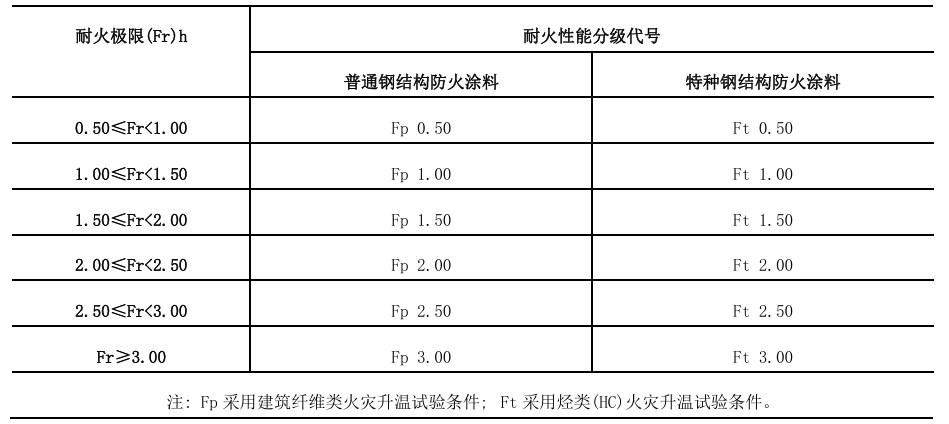

（1）耐火性能分級
鋼結(jié)構(gòu)防火涂料的耐火極限分為：0.50h、1.00h、1.50h、2.00h、2.50h和3.00h。

（2）型號
鋼結(jié)構(gòu)防火涂料的產(chǎn)品代號以字母GT表示；鋼結(jié)構(gòu)防火涂料的相關(guān)特征代號為：使用場所特征代號N和W分別代表室內(nèi)和室外，分散介質(zhì)特征代號S和R分別代表水基性和溶劑性，防火機理特征代號P和F分別代表膨脹型和非膨脹型；主參數(shù)代號以中的耐火性能分級代號表示。

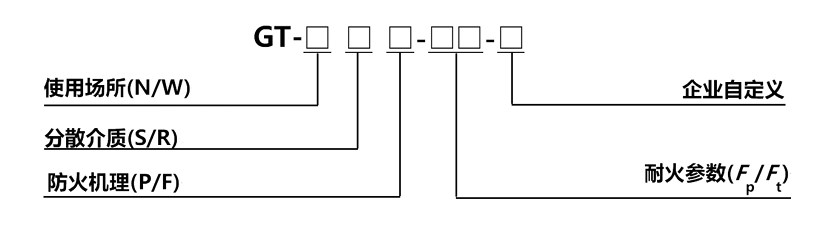

鋼結(jié)構(gòu)防火涂料的型號編制方法如下：

示例1：GT-NSP-Fp2.00-A，表示：室內(nèi)用水基性膨脹型普通鋼結(jié)構(gòu)防火涂料，耐火性能為Fp2.00，耐火極限2h，A為企業(yè)自定義代號。
示例2：GT-WRF-Ft1.50-B，表示：室外用溶劑性非膨脹型特種鋼結(jié)構(gòu)防火涂料，耐火性能為Ft1.50，耐火極限1.5h，B為企業(yè)自定義代號。
（3）鋼結(jié)構(gòu)防火標準
GBJ16-1987《建筑設計防火規(guī)范》和GB5003.5《高層民用建筑設計規(guī)范》這兩項國標對建筑物的耐火等級、燃燒性能及相應的耐火極限，作出了明確的規(guī)定。
三、防火涂料的選擇
防火涂料品質(zhì)將直接影響鋼結(jié)構(gòu)的防火效果，所以涂料的選擇非常重要。防火涂料的選擇應遵循以下 要求：優(yōu)異的防火隔熱性能，耐火極限符合要求；與防腐涂料層間黏結(jié)強度高；耐候性能好、耐水、 耐凍、不起皮、不剝落、老耐化、使用壽命長；涂料對人休無害，在火災時不產(chǎn)生有毒害氣體；施工 方便，價格合理。
在選擇防火涂料時，應根據(jù)防火設的內(nèi)容和施工要求，盡可能地選擇滿足以上性能要求的一種或多種 防火涂料。
